Самодельные гелиосистемы на даче и в частном доме.
На даче и в частном доме есть потребность в горячей воде. Необходимо,напрмер, помыться в душе, помыть пасуду , подогреть теплицу или дом.Самая простая гелиосистема, применяемая садоводами повсеместно для душа - это бочка воды на небольшом возвышении , выкрашеннная вчерный цвет.

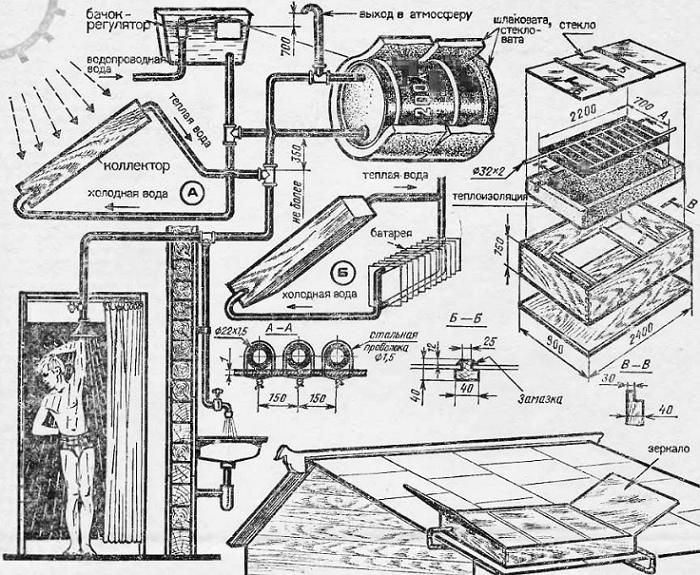

Уже в 1985 году в журнале "Для умелых рук" описана схема и конструкции применения солнечных коллекторов, изготовляемых своимируками на даче и в доме. Рисунок из журнала "Для умелых рук" 1985 года приводится ниже.
Рис.1
Схема довольно понятно поясняет как мы можем использавать солнечную энергию на своем приусадебном участке или в частном доме.Но хотелось бы остановиться на одном вопросе. Сейчас использование данной системы, из-за наличия современных матералов , можетдать куда выше КПД , чем в 1985 году. В частности, сейчас повсеместно продается метражом медные трубы, которые легко монтируются. Значит Вы сможете сам солнечый коллектор сделасть значительно мощнее, за счет увеличения длинны нагревательного элемента.
Рассмотрим схемы нагреваелей :

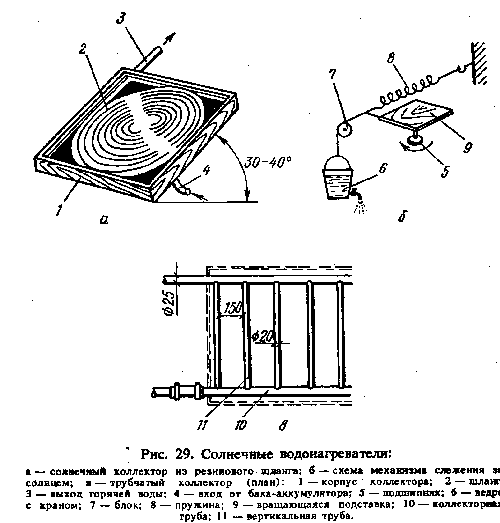

Рис.2
На рис.1 показано как нагреватльный элемент помещатся в теплоизолированный корпус и закрывается стеклом. Хотелось бы добавить , для большего КПД Вам можно вставить два стекла (растояние между ими 10 мм, как стеклопакет, делается конструкция герметично). Обязательно нагревательный элемент необходимо покрасить в черный матовый цвет , стойкой к высоким температурам краской.На рисунке 2 Вы видите основную деталь солнечного коллектора - это нагреваельный элемент. На рисунке:
а) это шланг , на рисунке
в) это трубы диамером на 25 и 15 .
Длинну этого нагреватльного элемента можно увеличить, если на рисунке 1 .длинна солнечного коллектора 2200 мм., то стоит ее увеличит например до 4000 мм,и расположить как на рис.1, или вдоль дома на заваленке или на цоколе или вдоль балкона.
Материал подобран для любителей "колотить" и строить своими руками. Успехов !!!
Автор подборки: Petrov Gena , http://pgs1958.net/
